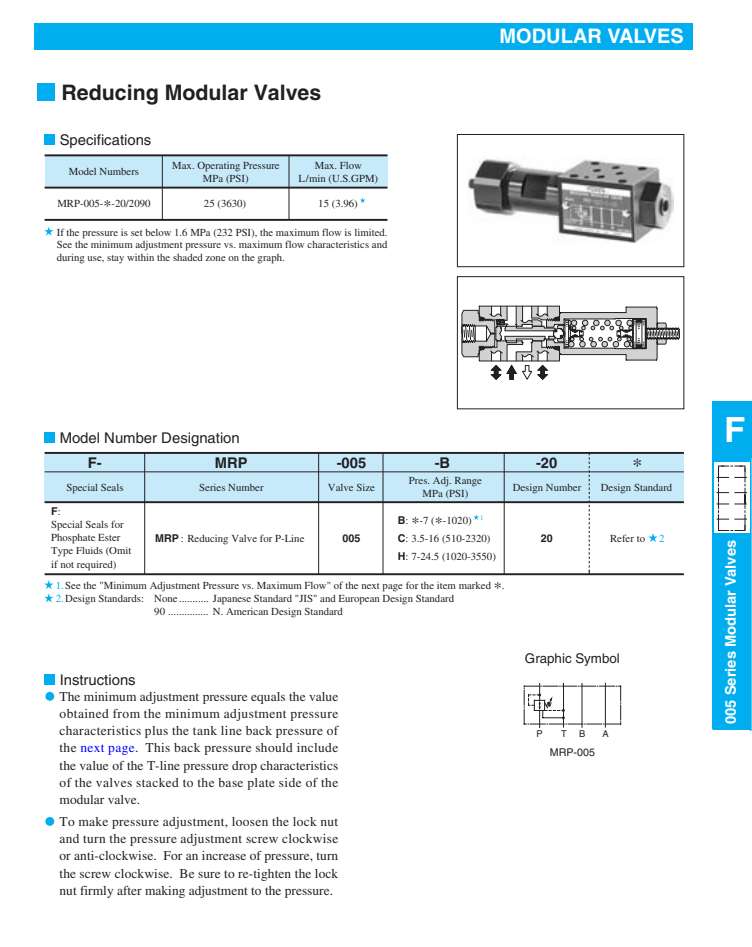

צמצום שסתומים מודולריים YUKEN MRP-005 סדרת MRP-005-B-20 MRP-005-C-20 MRP-005-H-20
לחץ ההתאמה המינימלי שווה לערך המתקבל ממאפייני לחץ ההתאמה המינימליים בתוספת הלחץ האחורי בקו המיכל בעמוד הבא. לחץ גב זה צריך לכלול את הערך של מאפייני נפילת הלחץ של קו ה-T של השסתומים המוערמים לצד לוחית הבסיס של השסתום המודולרי. כדי לבצע כוונון לחץ, שחרר את אום הנעילה וסובב את בורג כוונון הלחץ בכיוון השעון או נגד כיוון השעון. להגברת הלחץ, סובב את הבורג עם כיוון השעון. הקפד להדק מחדש את אום הנעילה בחוזקה לאחר ביצוע התאמה ללחץ. אם הלחץ מוגדר מתחת ל-1.6 MPa (232 PSI), הזרימה המרבית מוגבלת. ראה את לחץ ההתאמה המינימלי לעומת מאפייני הזרימה המקסימלית ובמהלך השימוש, הישאר בתוך האזור המוצל בגרף. תקני עיצוב: אין תקן יפני "JIS" ותקן עיצוב אירופאי N. תקן עיצוב אמריקאי
|
צמצום שסתומים מודולריים YUKEN MRP-005 סדרת MRP-005-B-20 MRP-005-C-20 MRP-005-H-20 |
|
|
