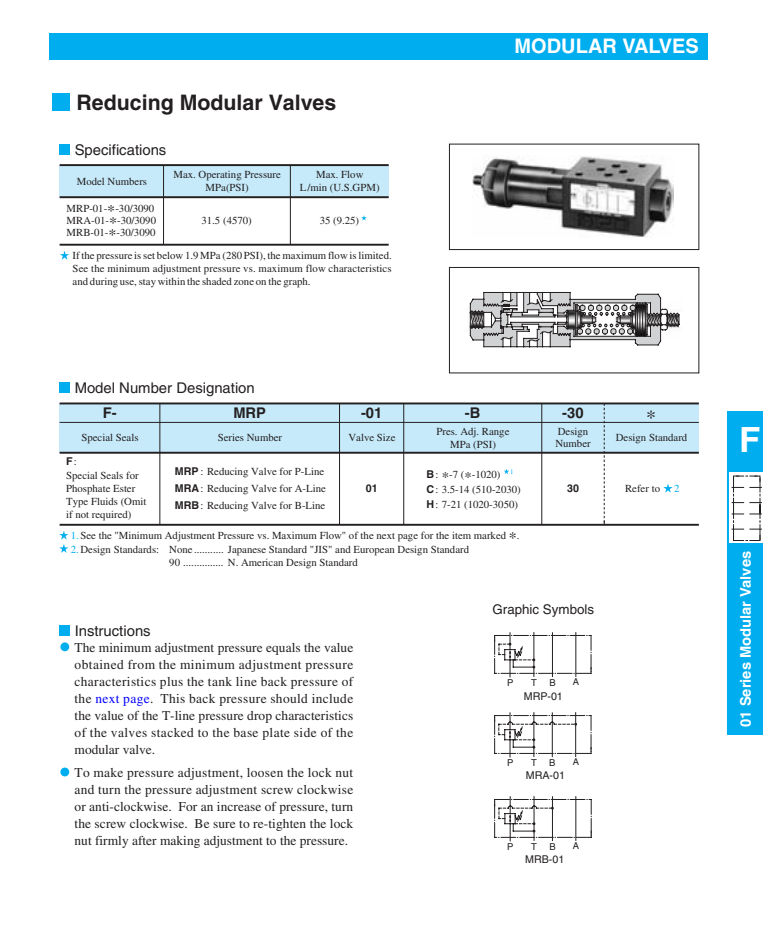

YUKEN Reducing Valves Modular Valves MRP-01 MRA-01 MRB-01 סדרת MRP-01-B-30 MRP-01-C-30 MRP{{ 7}}H-30 MRA-01-B-30 MRA-01-C-30 MRA-01-H-30 MRB{{15} }B-30 MRB-01-C-30 MRB-01-H-30

לחץ ההתאמה המינימלי שווה לערך המתקבל ממאפייני לחץ ההתאמה המינימליים בתוספת הלחץ האחורי בקו המיכל בעמוד הבא. לחץ גב זה צריך לכלול את הערך של מאפייני נפילת הלחץ של קו T של השסתומים המוערמים לצד לוחית הבסיס של השסתום המודולרי. אם הלחץ מוגדר מתחת ל-1.9 MPa (280 PSI), הזרימה המקסימלית מוגבלת. ראה את מאפייני לחץ ההתאמה המינימלי לעומת הזרימה המקסימלית ובמהלך השימוש, הישאר בתוך האזור המוצל בגרף. כדי לבצע כוונון לחץ, שחרר את אום הנעילה וסובב את בורג כוונון הלחץ בכיוון השעון או נגד כיוון השעון. להגברת הלחץ, סובב את הבורג עם כיוון השעון. הקפד להדק מחדש את אום הנעילה בחוזקה לאחר ביצוע התאמה ללחץ. תקני עיצוב: אין 90 תקן יפני "JIS" ותקן עיצוב אירופאיN. תקן עיצוב אמריקאי
